整
機
性
能

設備型號

單位

LK-630S

機身

主機尺寸(長×寬×高)

mm

2120*1760*2250

設備總重量

kg

2200

工作臺

工作臺尺寸（寬×長）

mm

1020*640

行程

X軸行程

mm

500

Y軸行程

mm

630

Z軸行程

mm

300

數控電源

脈沖寬度

us

1-250

運絲速度

檔

0-3

切割次數

次

1-7

最小機械驅動當量

um

1

脈沖分辨率

um

0.4

加工能力

主軸行程（電動可調）

mm

250

最大切削斜度/工件厚度

6°～30°/80mm

工作臺最大承重

kg

800

加工精度

定位精度X/Y

mm

≤0.01

重復定位精度X/Y

mm

≤0.005

多刀切割精度

mm

≤0.005( 40mm,割一修二，材料SKD11或Cr12,HRC58）

最佳表面粗糙度

um

Ra≤1.0(材料SKD11或Cr12,HRC58）)

加工效率

最大切割效率

mm²∕min

≥220

常用切割效率

mm²∕min

≥140

最大加工電流

A

≥6-8

加工電源空載電壓

V

100

消耗功率

KW

≤2.3

走絲系統

電極絲直徑

mm

∮0.12-∮0.2

絲筒走絲速度

變頻調速

緊絲方式

雙向自動緊絲

走絲速度

m/s

3-12

工作液槽

過濾精度

um

＜10

過濾方式

慢走絲過濾方式

工作液

專用切割液

環境和電力

電力

380V±10% / 50/60Hz / 2kVA

溫度

溫度15-30℃ / 濕度40-80%

氣壓

kpa

86-106kpa

機床

序號

名　稱

說　明

產　地

機身部分

1

床身

優質250樹脂砂鑄造

中國

2

Ｘ．Ｙ軸絲杠

精密滾珠絲杠

臺灣

3

X軸、Y軸導軌

精密直線導軌

TBI

4

注油泵

電腦自動

中國

5

導輪

加厚寶石導輪

國產定制

6

紅寶石導絲嘴

產品

國產

7

換向開關

歐姆龍

日本

8

過濾系統

慢絲過濾方式

隆凱

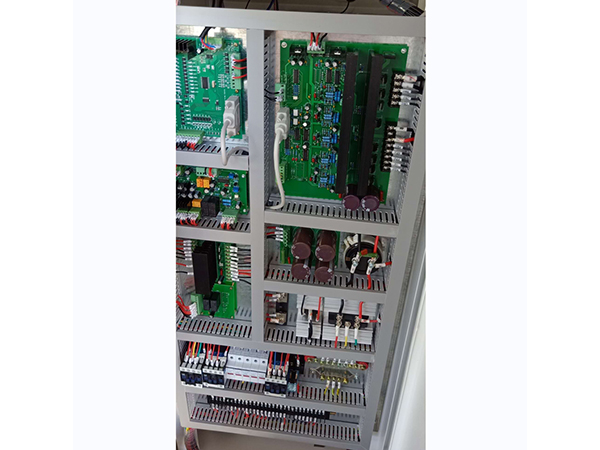

電源部分

9

電源控制柜

高性能控制電源

中走絲系統

10

工業控制計算機

 無風扇雙核CPU(4線程)

隆凱

11

工業顯示屏

友達

臺灣

12

交流伺服電機

松下

日本

13

交流伺服電機驅動器

松下

日本

14

繼電器

歐姆龍

日本

15

接觸器

施耐德

法國
