LK3020數控鉆銑床

龍門數控鉆床主要用于矩形管/板/結構件類零件的鉆孔/沉孔/倒角/攻絲和輕銑。

全國熱線

400-8658-033

產品介紹產品特點 技術參數

龍門數控鉆床主要用于矩形管/板/結構件類零件的鉆孔/沉孔/倒角/攻絲和輕銑。普通搖臂鉆一人操作一臺,需要劃線,鉆模及加工引孔,勞動強度大,不能達到連續工作,安全隱患大,工件精度差,一致性差.數控鉆攻解決以上問題,一人可以操作多臺,可實現編程,三軸聯動自動定位,勞動強度低,實現連續工作,增加產出效率,安全隱患小,工件精度高,一致性好

一、機床用途：
龍門數控鉆床主要用于矩形管/板/結構件類零件的鉆孔/沉孔/倒角/攻絲和輕銑。
普通搖臂鉆一人操作一臺,需要劃線,鉆模及加工引孔,勞動強度大,不能達到連續工作,安全隱患大,工件精度差,一致性差.數控鉆攻解決以上問題,一人可以操作多臺,可實現編程,三軸聯動自動定位,勞動強度低,實現連續工作,增加產出效率,安全隱患小,工件精度高,一致性好

二、機床結構：
1、機床主要由床身、工作臺、龍門、動力頭、數控系統、冷卻系統等部分組成。
2、龍門數控鉆床機床采用床身工作臺固定，龍門移動的形式。
（減震龍門式結構）
3、床身、立柱，工作臺，龍門為HT250鑄造結構件，支架為矩形管焊接件，加工前經高溫退火，半精加工后二次退火去除應力，然后再精加工，可保證機床精度穩定,床面采整體鑄鐵工作臺精銑出T型槽，臺面數控精磨而成，保證工作臺面精度。
4、龍門數控鉆床共有3個數控軸，床身上裝有重型直線導軌，龍門可沿導軌作縱向運動（x軸），龍門橫梁上也裝有直線導軌，溜板可沿導軌作橫向運動（y軸），溜板上裝有滑塊，動力頭上裝有導軌，動力頭可在溜板上作垂直方向運動（z軸），x、y、z軸都采用數控伺服電機加滾珠絲杠驅動。
5、動力頭主軸采用精密主軸，伺服主軸電機驅動，可根據需要無級調速。主軸可通過BT40夾頭裝夾鉆頭絲錐或銑刀，配有氣動打刀缸，實現一鍵換刀，精度更高，實現高速切削。
6、機床采用水冷，配備冷卻液供給、回收、循環系統,配備自動油路潤滑系統，保證直線導軌與滾珠絲杠的平穩長久有效工作。（配備高速內出水主軸，可使用中心出水刀具如：U鉆、鏟鉆、皇冠鉆、合金內冷鉆頭、取芯鉆等）
7、控制采用凱恩帝數控系統，電驅采用高精度系列伺服電機驅動，配備RS232接口和彩色顯示屏，中文操作界面，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷。

技術參數

型號		LK-3020
最大加工工件尺寸	長×寬	3000×2000
最大加工工件尺寸	工件最大厚度	200
垂直滑枕式鉆削動力頭	數量（個）	1
	主軸錐孔	BT50
	鉆孔直徑	Φ3-Φ80
	攻絲直徑	M4-M36
	主軸轉速（r/min）	30~3000
	伺服主軸電機功率扭矩（N.m）瞬時扭矩可增加300%	30Kw （400N.m）
	主軸下端面到工作臺距離（mm）	350-800mm
動力頭橫向移動（X軸）	最大行程	2000
	X軸移動速度（m/min）	0~8
	X軸伺服電機功率	2.4*2（15N.m)
動梁縱向移動（Y軸）	最大行程	3000
	Y軸移動速度（m/min）	0~8
	Y軸伺服電機功率	2.4*1（15N.m)
垂直滑枕進給運動（Z軸）	最大行程	450
	Z軸移動速度（m/min）	0~4
	Z軸伺服電機功率	2.4*1抱閘（15N.m)
機床外形尺寸	長×寬×高	660046003350
三軸定位精度	X/Y/Z	±0.05
三軸重復定位精度	X/Y/Z	±0.025
毛重		（約）23

主要部件

名稱	品牌	產地
直線導軌、方軌滑塊	上銀/方軌/法蘭滑塊	中國臺灣
滾珠絲杠	藍海/上銀/滾珠絲杠	中國臺灣
數控系統	凱恩帝	中國北京
絕度值伺服電機及驅動器	凱恩帝	中國北京
伺服主軸電機	超同步	中國北京
BT40機械主軸	景耀主軸/角接觸軸承	中國
氣動打刀缸	亞德客	臺灣
同步帶	伏龍8M*50	合資
接近開關	德力西/奧托尼克斯	韓國
其他主要電氣元件	歐姆龍/施耐德/德力西
手持遙控盒	凱恩帝	合資
電線電纜	上海易初高屏蔽線	國產
容積式自動潤滑系統	滬潤	臺灣
高柔屏蔽線纜	易初	合資

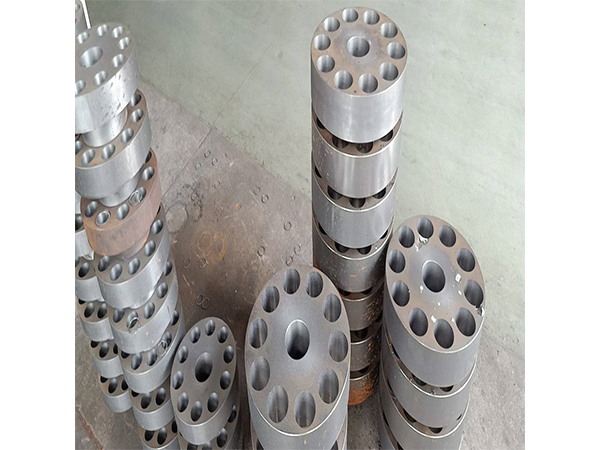

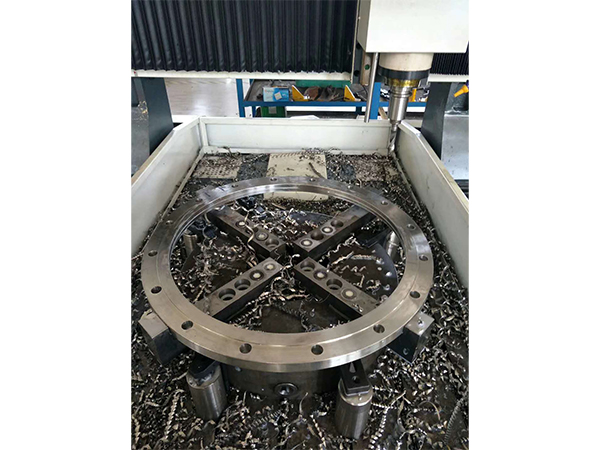

樣品展示
