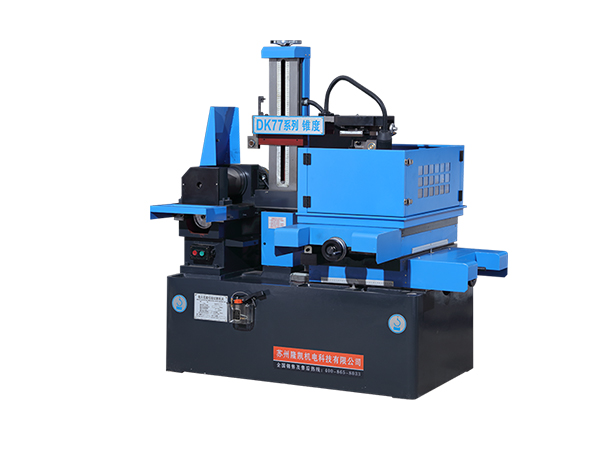

DK7750快走絲線切割

高效率快走絲線切割是集機床電器，高頻電源，伺服控制與圖形編程為一體，實現了高效率，高精度，高光潔度,簡便的加工控制，大幅提高快走絲機床的加工水平。

全國熱線

400-8658-033

產品介紹產品特點 技術參數

高效率快走絲線切割是集機床電器，高頻電源，伺服控制與圖形編程為一體，實現了高效率，高精度，高光潔度,簡便的加工控制，大幅提高快走絲機床的加工水平。高效(切割效率可達每小時7000到8000平方毫米) 是普通機床切割效率的2倍,節能(機床每小時能耗0.85度電)相對普通機床節能50%,環保(機床環保水罩防止工作液外濺,采用高壓過濾水箱工作液可以30個工作日更換一次,大大提高工作時間,及降低排污次數。機床電器部分全部安裝在控制柜內防水處理，供油全部用手動壓油泵集成供油。

產品特點：
高效率快走絲線切割是集機床電器，高頻電源，伺服控制與圖形編程為一體，實現了高效率，高精度，高光潔度,簡便的加工控制，大幅提高快走絲機床的加工水平。機床換向采用變頻器柔性換向,可以任意調節運絲滾筒速度，從而提高工件光潔度。,高效(切割效率可達每小時7000到8000平方毫米) 是普通機床切割效率的2倍,節能(機床每小時能耗0.85度電)相對普通機床節能50%,環保(機床環保水罩防止工作液外濺,采用高壓過濾水箱工作液可以30個工作日更換一次,大大提高工作時間,及降低排污次數。機床電器部分全部安裝在控制柜內防水處理，供油全部用手動壓油泵集成供油。

1. 選用配對無間隙軸承，提高精度。
2. 選用優質滾珠絲桿
3. 采用鑲鋼導軌
4. 良好的裝配工藝要求
5.采用變頻器，可以任意調節運絲滾筒速度，從而提高工件光潔度
6.常規加工效率可達150mm2/min

技術參數

序號	項目	參數
1	機型	國標50；快走絲
2	電器電柜形式	立柜
3	導軌	鑲鋼導軌
4	絲杠形式	滾珠絲杠
5	XYUV運動電機形式	反應式步進電機
6	運絲電機工作方式	變頻器調速1~12m/s
7	機床防護	環保防護罩
8	運動軸運動分辨率	0.001mm
9	工作臺尺寸	960X580mm
10	X、Y軸向行程	500X630mm
11	U、V軸行程	±35×±35mm
12	加工錐度/加工厚度	±6°/80mm
13	最大直線切割厚度	500mm（Z軸手動升降）
14	控制方式	4軸聯動
15	最大承載重量	450kg
16	最大加工電流	8A
17	最大加工效率Cr12,H=60mm	≥180 mm2/m
18	表面粗糙度（直線切割，H≤40mm）	Ra≤2.0μm
19	切割精度Cr12,H=40mm	≤0.01mm
20	儲絲筒徑向跳動	≤0.02mm
21	鉬絲直徑范圍	0.12~0.22mm
22	儲絲筒儲絲量	250m
23	鉬絲損耗Cr12,H=40mm	≤0.02mm /300000mm2，
24	切割電源	無阻高頻電源系統
25	操作系統	Windows XP
26	控制系統	AUTOCUT
27	通訊接口	LAN、RS232、USB
28	操作功能	繪制或CAD圖形導入
29	工作液箱容積	55L
30	工作液過濾方式	濾網過濾
31	整機重量	2300 kg
32	主機外形尺寸	2100x1550x2000mm
33	電柜尺寸	730×630×1220mm
34	電器額定功率	≤ 2kW

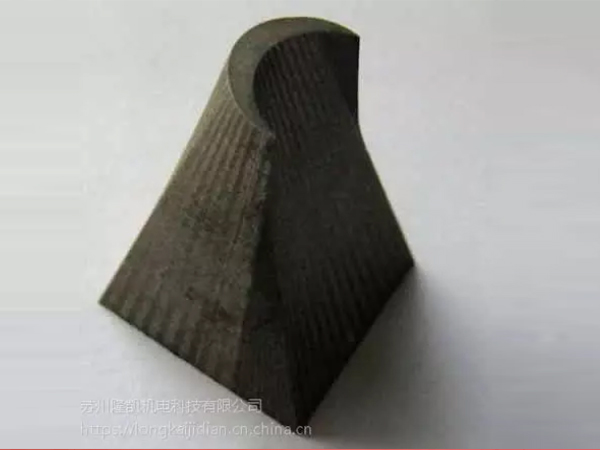

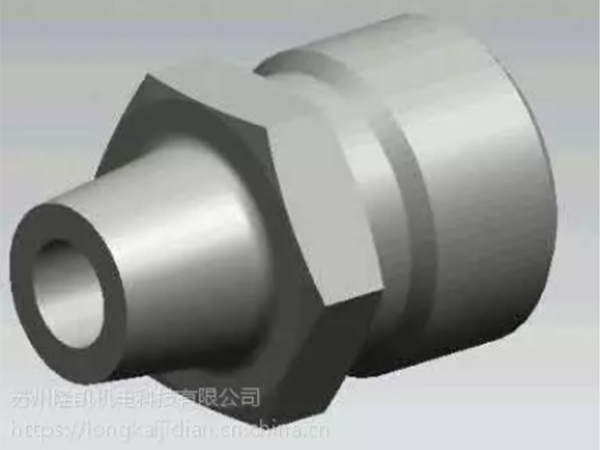

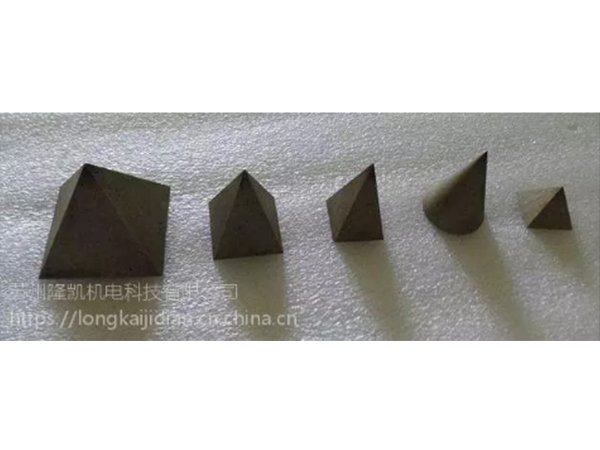

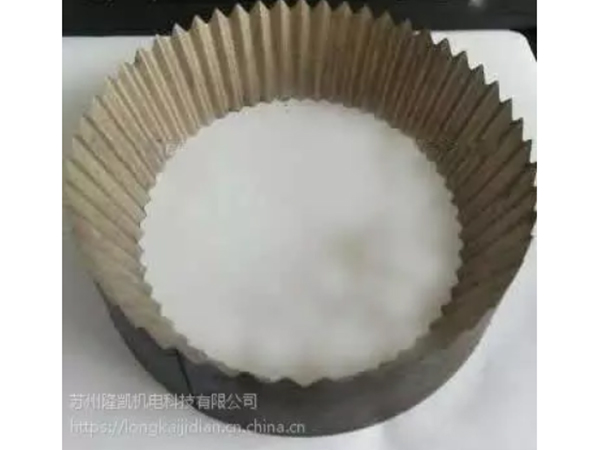

樣品展示
